مشخصات فنی رله زیمنس  LMG22.330B27:

1. نوع محصول : رله مشعل
2. مدل : LMG22.330B27
3. برند : SIEMENS
4. ولتاژ تغذیه (V) : 120 ولت ای سی ، 230 ولت ای سی (V AC)
5. توان مصرفی(VA) : 12 ولت آمپر(VA)
6. فرکانس : 50 هرتز (HZ) – 60 هرتز (HZ)
7. استاندارد حفاظت الکتریکی(IP) : IP40
8. حداکثر دما :-20درجه  –  60 درجه
9. مورد استفاده : مشعل های دوگانه سوز (گازوئیلی ، گازی)
10. جنس بدنه : پلاستیک شفاف
11. وزن : 160 گرم

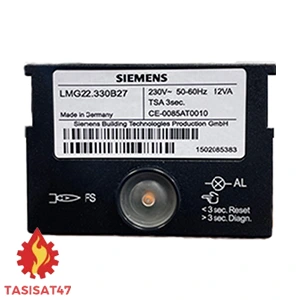

رله زیمنس  LMG22.330B27

رله مشعل برای نظارت بر سوزنده‌های گاز یک یا دو مرحله‌ای یا گاز/روغن با اجبار هوا برای سوزنده‌های کوچک تا متوسط ​​(معمولاً تا 350 کیلووات) در عملکرد ناپیوسته استفاده می‌شوند.
این برگه داده برای تولیدکنندگان تجهیزات اصلی (OEMs) طراحی شده‌اند که رله ی مشعل را در محصولات خود یکپارچه می‌کنند.
استفاده از رله LMG برای راه‌اندازی و نظارت بر مشعل های گاز یک یا دو مرحله‌ای یا گاز/روغن با اجبار هوا در عملکرد ناپیوسته طراحی شده‌اند. شعله با استفاده از فتوسل یونیزاسیون یا آشکارساز شعله مادون قرمز QRA…. (با واحد جانبی AGQ2 … A27) نظارت می‌شود. مدل‌های LMG21… / LMG22… در یک قاب یکسان کنترل‌های سوزنده LGB21… / LGB22… را جایگزین می‌کنند (برای اطلاعات بیشتر به «خلاصه نوع» مراجعه کنید) و – با کمک آداپتورهای مربوطه – کنترل‌های سوزنده LFI7… و LFM1… را جایگزین می‌کنند (برای اطلاعات بیشتر به «سفارش» مراجعه کنید).
– تشخیص ولتاژهای زیرنرمال
– نظارت بر فشار هوا با بررسی عملکرد سوئیچ فشار هوا در طول راه‌اندازی و عملکرد (فقط در LMG2…)
– بازنشانی از راه دور الکتریکی
– نمایش کد خطا و سیگنال شعله توسط لامپ‌های سیگنال در دکمه بازنشانی قفل
– کنترل دقیق دنباله کنترل به وسیله پردازش سیگنال دیجیتال

توجه:
برای جلوگیری از آسیب به افراد، خسارت به اموال یا محیط زیست، باید به نکات هشدار زیر توجه کرد!
واحد را باز نکنید، دخالت نکنید یا تغییر ندهید!
• تمام فعالیت‌ها (نصب، نصب و خدمات و غیره) باید توسط کارکنان واجد شرایط انجام شود.
• قبل از انجام تغییرات سیم‌کشی در ناحیه اتصال LMG …, کنترل سوزنده را به طور کامل از منبع تامین برق جدا کنید (قطع همه قطب).
• از طریق فراهم کردن حفاظت کافی برای ترمینال‌های اتصال کنترل سوزنده، از خطر شوک الکتریکی جلوگیری کنید.
• بررسی کنید که سیم‌کشی به صورت مرتب باشد.
• خطوط اتصال سوئیچ فشار هوا را برای اتصال کوتاه بررسی کنید (ترمینال‌های اتصال 3، 6 و 11).
• دکمه بازنشانی قفل / دکمه عملیات را تنها به صورت دستی (با استفاده از نیرویی حداکثر 10 نیوتن) و بدون استفاده از ابزار یا اشیاء تیز فشار دهید.
• سقوط یا شوک می‌تواند بر عملکرد ایمنی تأثیر منفی داشته باشد. این واحدها حتی اگر هیچ آسیبی نداشته باشند، نباید به عمل آیند.
نکات مهندسی
• در برنامه‌هایی که دارای اکتواتور هستند، اکتواتور سیگنال بازخورد موقعیت را به کنترل سوزنده تحویل نمی‌دهد.
• زمان‌های اجرای اکتواتور باید با برنامه کنترل سوزنده هماهنگ شوند. یک بررسی امنیتی اضافی از سوزنده همراه با اکتواتور باید انجام شود.
نکات نصب
• اطمینان حاصل کنید که مقررات ایمنی ملی مربوطه رعایت شود.

نکات نصب:
• همواره کابل‌های اشتعال با ولتاژ بالا را جدا از واحد و سایر کابل‌ها اجرا کنید و در هنگام این کار، بیشترین فاصله ممکن را رعایت کنید.
• سیم‌های فعال و نیوترال را با هم قاطی نکنید.
• سوئیچ‌ها، فیوزها، زمین کردن و غیره را مطابق با مقررات محلی نصب کنید.
• نمودارهای اتصالی نشان داده شده برای کنترل‌های سوزنده با نیوترال زمین شده معتبر است. در صورت نظارت بر جریان یونیزاسیون در شبکه‌هایی با نیوترال غیرزمین شده، ترمینال 2 باید از طریق یک واحد RC (شماره قطعه ARC 4 668 90660) به راهبرد زمین متصل شود. باید اطمینان حاصل شود که مقررات محلی رعایت می‌شود (مانند حفاظت در برابر خطر شوک الکتریکی) زیرا ولتاژ تغذیه اصلی AC 230 V / 50 Hz جریان نشتی قله‌ای 2.7 mA تولید می‌کند.
• مطمئن شوید که جریان مجاز حداکثر ترمینال‌های اتصال را نمی‌توانید بیشتر کنید.
• ولتاژ شبکه بیرونی را به خروجی‌های کنترل سوزنده وصل نکنید. هنگام آزمایش دستگاه‌های کنترل شده توسط LMG… (شیرهای سوخت و غیره)، هرگز کنترل سوزنده را به پریز نکنید.
• در صورت سوزنده‌هایی که موتور فن ندارند، یک AGK25 باید به ترمینال 3 واحد متصل شود، در غیر این صورت سوزنده با قابلیت راه‌اندازی قابل اعتماد نخواهد بود.
• به دلایل ایمنی، نیوترال را به ترمینال 2 وصل کنید. همانطور که در زیر نشان داده شده است، اجزای سوزنده (فن، ترانسفورماتور اشتعال و شیرهای گاز) باید به توزیع کننده نیوترال متصل شوند. اتصال بین توزیع کننده نیوترال و ترمینال 2 در پایه واحد مقدماتی می‌باشد.

اتصال برقی حسگر شعله:
جهت دستیابی به انتقال سیگنال بدون اختلال و از دست رفتن عملکرد، مهم است:
• هرگز کابل حسگر را همراه با کابل‌های دیگر اجرا نکنید.
– خازن خطی برداشت شدن سیگنال شعله را کاهش می‌دهد.
– از یک کابل مجزا استفاده کنید.
• حداکثر طول مجاز کابل‌های حسگر را رعایت کنید (به «مشخصات فنی» مراجعه کنید).
• پروب یونیزاسیون در برابر خطر شوک الکتریکی محافظت نشده است.
• الکترود اشتعال و پروب یونیزاسیون را به گونه‌ای قرار دهید که جرقه اشتعال نتواند به پروب یونیزاسیون بپاشد (خطر بارهای الکتریکی زیاد) و بر نظارت بر یونیزاسیون تأثیر منفی نداشته باشد.
• مقاومت عایق:
– باید حداقل 50 مگااهم بین پروب یونیزاسیون و زمین باشد.
– نگهدارنده‌های کثیف حسگر مقاومت عایق را کاهش می‌دهند و در نتیجه جریان نشتی را تسهیل می‌کنند.
• سوزنده را طبق مقررات مربوطه زمین کنید؛ زمین کردن تنها بویلر کافی نیست.
