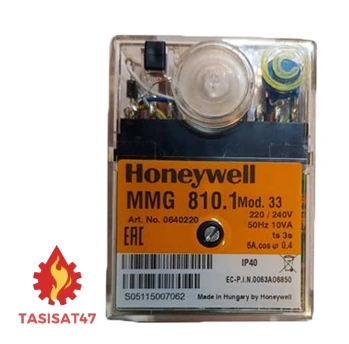

رله هانیول مشعل دوگانه سوز MMG 810.1

توضیحات

مشخصات فنی رله هانیول مدل 1.MMG810:

1. نوع محصول : رله مشعل
2. مدل : MMG810.1
3. ولتاژ تغذیه (V) : 240 ولت (v)
4. توان مصرفی(VA) : 10 ولت آمپر(VA)
5. استاندارد حفاظت الکتریکی(IP) : IP44
6. حداکثر دما : 60 درجه
7. مورد استفاده : مشعل های دوگانه سوز (گازوئیلی ، گازی)
8. جنس بدنه : پلاستیک شفاف
9. وزن : 350 گرم

رله مشعل هانیول مدل 1.MMG810 دوگانه سوز (گازوئیلی و گازی) جهت کنترل کنترل عملکرد و تایمر مشعل های گازی و کنترل عملکرد مشعل ها تا سایز متوسط به کار برده می شود.به این ترتیب رله مشعل مدل mmg810.1  توانایی کنترل و نظارت بر مشعل های مرحله ای یا مدولیت و مشعل های پیلوت دار و هماهنگ کردن مرحله های گوناگون مثل پیش تهویه و جرقه و فاصله های زمانی مطمئن تا ایجاد شعله اصلی و در صورت به وجود آمدن هرگونه مشکل در ایجاد شعله مانند جرقه نزدن، خاموش و یا ناقص شدن شعله سیستم را از مدار خارج می کند و انتظار لازم را می دهد.

از ویژگی ها و مشخصات فنی رله هانیول مشعل گاز سوز مدلMMG 810.1:

• دمای کاری: 20 – تا 60+ درجه سانتی گراد
• نوع مشعل مورد استفاده: مشعل های گازی
•  کشور ساخت: مجارستان

اطلاعات برق مصرفی رله هانیول مشعل دوگانه سوز مدل MMG 810.1:

ولتاژ کاری: 220/240 ولت متناوب
فرکانس: 50/60 هرتز (Hz)
تلرانس ولتاژ: 15 – تا +10 %
استاندارد حفاظت الکتریکی: IP 40
گواهی ضد انفجار: ندارد
توان مصرفی: 12 ولت آمپر

مشخصات کاری رله هانیول مشعل دوگانه سوز مدل MMG 810.1 :

مدت زمان اطمینان (ts): 3 ثانیه
زمان قبل جرقه (tvz) : 3 ثانیه

زمان پس از احتراق (tn) : 2 ثانیه

نوع اتصالات رله هانیول مشعل دوگانه سوز مدل MMG 810.1:

نوع ترمینال: پایه جدا شونده
مدل اتصال: بر روی پایه مخصوص به خود
نوع آلیاژ بدنه: پلاستیک شفاف

سایر مشخصات رله هانیول مشعل دوگانه سوز مدل MMG 810.1:

حداکثر رطوبت محیط کاری: 95% در دمای 30 درجه سانتی گراد
وزن: 350 گرم

ویژگی های فنی رله هانیول MMG 810.1:

1. تشخیص شعله در رله هانیول دوگانه سوز مدل MMG 810.1

از انواع زیر می‌توان برای تشخیص شعله استفاده کرد:
– الکترود یونیزاسیون، که تامین برق ارت اصلی اتصال زمین نیترال را فراهم می‌کند. مناسب برای مشعل های گازی (جریان سیگنال از شعله قابل تأثیر نیست و تداخلی از جرقه اشعال ندارد).
– سنسور UV نوع UVZ 780 قرمز، مناسب برای مشعل های گازی و ترکیبی.
– تشخیص کننده مبدل فلیکر مادون قرمز نوع IRD 1020 برای همه انواع سوزنده‌ها.

2. رله مشعل

– رله مشعل دارای حفاظت ولتاژ کم است. اگر ولتاژ تامینی در حین عملیات به زیر 160 ولت بیافتد، مشعل خاموش می‌شود. وقتی ولتاژ تامینی بالاتر از 180 ولت شود، مشعل به طور مستقل راه‌اندازی می‌شود.
– رله مشعل MMG فقط زمانی کار می‌کند که باری به سر ترمینال 5 متصل شده باشد. اگر در زمان پیش‌تخلیه سوخت، سوئیچ مربوطه از طریق تماس سوئیچ خارجی جدا شود، باید یک مقاومت با مقدار حداکثر 22 کیلواُم/4 وات بین ترمینال‌های 5 و 8 متصل شود.
– بررسی عملکرد سوئیچ اثبات هوا قبل از راه‌اندازی و نظارت بر فشار هوا در طول پیش‌تخلیه و همچنین در طول عملکرد عادی. در استفاده عادی، تماس‌های سوئیچ با رده 4 آمپر / 220 ولت کافی هستند.
– در MMG 810.1، تماس‌های سوئیچ (مانند تماس پایان شیر) می‌توانند بین ترمینال 1 و 9 سیم‌کشی شوند. این تماس‌ها در فاز راه‌اندازی سوزنده برای بسته شدن صحیح بررسی می‌شوند. اتصال بین ترمینال 1 و 9 در طول فاز راه‌اندازی باید کامل باشد.
– جعبه کنترل MMG 810.1 در صورت استفاده از سنسور UVZ 780 (قرمز) برای تشخیص شعله، جرقه اشعال را نظارت می‌کند و ترمینال C و 9 بهم متصل می‌شوند.

3. ایمنی

طراحی و ساختار و دنباله برنامه جعبه‌های کنترل در سری MMG با استانداردها و مقررات اروپایی معتبر در حال حاضر سازگار است.

4. نصب در پایه:

– 3 ترمینال زمین، با تگ اضافی برای زمین سوزنده.
– 3 ترمینال نیوترال، با یک اتصال داخلی ثابت به ورودی نیوترال، ترمینال 8.
– 2 صفحه جداگانه قابل جابجایی و 2 توریه ثابت با رابطه نخی (رابطه PG 11) و همچنین 2 توریه در زیر، سیم‌کشی پایه را آسان می‌کنند.
عمومی:
– می‌توان آن را در هر جایی نصب کرد، با عایق بر اساس استاندارد IP 44 (تحت تأثیر اسپری آب نیست). با این حال، جعبه کنترل و سنسورهای آن نباید به لرزش شدید معرض شوند.
– در هنگام نصب، باید مقررات نصب معتبر را رعایت کرد.

راه اندازی و نگهداری رله هانیول MMG 810.1:

1. نکته مهم در راه اندازی رله mmg 810

– هنگام راه‌اندازی نصب، باید سیم‌کشی را به دقت بررسی کرد. سیم‌کشی نادرست ممکن است باعث آسیب به جعبه کنترل شده و ایمنی سیستم سوزنده را به خطر بیندازد.
– ارزش محافظ انتخابی باید به هیچ وجه بیشتر از مقدار مشخص شده در داده‌های فنی نباشد. عدم رعایت این دستور ممکن است در صورت وقوع شورت‌سیمی، پیامدهای جدی برای جعبه کنترل یا سیستم سوزنده داشته باشد.
– به دلایل ایمنی، باید اطمینان حاصل شود که جعبه کنترل حداقل یک بار در هر دوره 24 ساعته یک خاموشی عادی انجام می‌دهد.
– قبل از وصل یا قطع واحد، برق را خاموش یا قطع کنید.
– جعبه‌های کنترل دستگاه‌های ایمنی هستند و نباید با آنها دستکاری شود.

2. بررسی عملکردی رله mmg 810

در هنگام راه‌اندازی و پس از تعمیر سوزنده، باید بررسی‌های زیر انجام شود:
الف) آزمایش راه‌اندازی با دریچه دستی بسته و تماس مانیتور گاز پل شده:
– دستگاه باید پس از گذشت دوره ایمنی وارد شرایط خطا شود.
ب) در حالت عملکردی، دریچه دستی را با تماس مانیتور گاز پل کنید.
– دستگاه باید پس از عدم شعله‌سوزی وارد شرایط خطا شود.
ج) قطع تماس مانیتور فشار هوا:
– دستگاه وارد شرایط خطا می‌شود.
د) قبل از راه‌اندازی، تماس مانیتور فشار هوا را پل کنید:
– دستگاه نباید راه‌اندازی شود.

3. رفع مشکل رله mmg 810

مشعل به عمل نمی‌آید و نمایش برنامه به ثبت می‌رسد:
– اتصال برقی عیب دارد.
– ترموستات یا مانیتور گاز “خاموش” است.
مشعل به عمل نمی‌آید و نمایش برنامه به طور مداوم چرخش می‌کند:
– مانیتور فشار هوا عیب دار است یا در موقعیت راه‌اندازی قرار ندارد. (تماس کاری باید باز باشد).
– اتصال ترمینال 1 – ترمینال 9 قطع شده است.
– ولتاژ شبکه < 180 ولت است.
کنترل خودکار بلافاصله پس از شروع زپرگاز پیش‌خلوت به حالت خطا می‌روید (خط در داخل ناحیه آبی):
– تماس مانیتور فشار هوا بسته نمی‌شود.
– باری بر روی ترمینال 5 وجود ندارد.
– سیگنال شعله.
کنترل خودکار در حین پیش‌خلوت (ناحیه آبی) به حالت خطا می‌روید:
– عدم شکل‌گیری شعله (عدم روشن شدن اشتعال، بالا نیامدن شیر و غیره).
– عدم سیگنال شعله یا سیگنال شعله ضعیف (شعله به سطح نچسبد، عایق ناکافی در آشکارساز شعله، سوزنده به طور صحیح به رسانه زمین متصل نشده است).
کنترل خودکار در حین حالت عملکردی (ناحیه قرمز یا سبز) به حالت خطا می‌روید:
– جدا شدن شعله
– قطع تماس مانیتور فشار هوا
– سیگنال شعله ضعیف است
